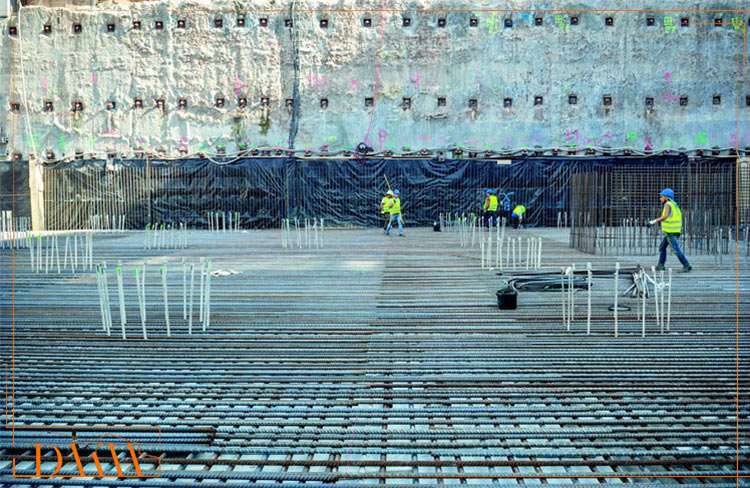

پایدارسازی گود چیست؟ راهنمای جامع روشها، اجرا و ایمنی
فهرست مطالب
پایدارسازی گود یکی از مهمترین مراحل در پروژههای عمرانی و ساختوساز است که به مهندسان، پیمانکاران و صاحبان پروژهها کمک میکند تا از ریزش دیوارههای گود و خطرات احتمالی جلوگیری کنند. این فرآیند، بهویژه در پروژههای شهری که زمینهای اطراف گود تحت تأثیر سازههای مجاور هستند، اهمیت دوچندانی پیدا میکند. در این مقاله از وبسایت داکیا، بهطور جامع به بررسی پایدارسازی گود، روشهای مختلف آن، نکات ایمنی، هزینهها و پاسخ به سوالات متداول میپردازیم تا اطلاعات کاملی در اختیار شما قرار دهیم.
خدمات پایدارسازی گود نهتنها به ایمنی پروژه کمک میکند، بلکه از خسارات مالی و جانی ناشی از ریزش گود جلوگیری میکند. این فرآیند شامل مجموعهای از تکنیکها و روشهاست که بسته به نوع خاک، عمق گود، و شرایط محیطی انتخاب میشوند. در ادامه، هر آنچه باید درباره پایدارسازی گود بدانید، بهصورت گامبهگام توضیح داده شده است.
پایدارسازی گود چیست؟
پایدارسازی گود فرآیندی است که با هدف تقویت نیروی مقاوم خاک و جلوگیری از تخریب و ریزش دیوارههای گود در حین عملیات گودبرداری انجام میشود. این عملیات شامل طراحی، محاسبه و اجرای سازههای نگهبان مانند نیلینگ، انکراژ، شمعکوبی، روش تاپ دان و … است که قابلیت مقاومت در برابر فشار جانبی خاک و بارهای وارده را دارند و به پایداری دیوارهها و کف گود کمک میکنند.
هدف اصلی پایدارسازی، ایجاد محیطی ایمن برای ادامه ساختوساز و حفاظت از سازههای مجاور است.
چرا پایدارسازی گود ضروری است؟
خدمات پایدارسازی گود از چندین جهت حائز اهمیت است که در ادامه به تفصیل بررسی میشوند:
- ایمنی کارگران و تجهیزات: اولین و مهمترین دلیل انجام پایدارسازی گود، تضمین ایمنی کارگران و تجهیزات در محیط کار است. ریزش ناگهانی دیوارههای گود میتواند منجر به حوادث جدی و حتی کشنده شود.
- حفاظت از سازههای مجاور: گودبرداریهای عمیق، به ویژه در مناطق شهری و پرتراکم، میتوانند باعث تغییر شکل، نشست یا حتی تخریب ساختمانها و تأسیسات زیرزمینی اطراف شوند. پایدارسازی مناسب، این خطرات را به حداقل میرساند.
- حفاظت از تاسیسات شهری: شبکههای آب، فاضلاب، برق، گاز و مخابرات که در زیر زمین قرار دارند، به شدت در معرض آسیب ناشی از گودبرداریهای ناپایدار هستند. پایدارسازی، از این شریانهای حیاتی شهری محافظت میکند.
- کاهش هزینههای جبران خسارت و دعاوی حقوقی: وقوع حوادث ناشی از عدم پایدارسازی، علاوه بر خسارات جانی، میتواند منجر به هزینههای مالی هنگفت، توقف پروژه و دعاوی حقوقی طولانیمدت شود.
- تضمین کیفیت و پیشرفت پروژه: پایداری گود، پیشنیاز اساسی برای ادامه سایر مراحل ساختوساز، از جمله اجرای فونداسیون و سازه اصلی است. هرگونه ناپایداری، روند پیشرفت پروژه را مختل میکند.
- رعایت الزامات قانونی و مباحث مقررات ملی ساختمان: در ایران، مبحث هفتم مقررات ملی ساختمان، به طور مشخص به الزامات گودبرداری و پایدارسازی آن پرداخته است. عدم رعایت این مقررات، تبعات قانونی خواهد داشت.
- حفظ تراز آب زیرزمینی: عملیات پایدارسازی صحیح به حفظ تراز طبیعی آب زیرزمینی کمک میکند و از نشت آب به داخل گود جلوگیری مینماید.
- جلوگیری از تأخیر در پروژه: پایدارسازی مناسب از بروز مشکلات پیشبینینشده جلوگیری میکند و به تکمیل بهموقع پروژه کمک مینماید.
عوامل مؤثر بر انتخاب روش پایدارسازی
انتخاب بهترین روش برای پایدارسازی گود، یک تصمیم چندعاملی و تخصصی است که نیازمند دانش ژئوتکنیکی و مهندسی سازه است. هیچ روش واحدی برای همه پروژهها مناسب نیست و باید با توجه به شرایط خاص هر پروژه، بهینهترین گزینه توسط پیمانکار متخصص پایدارسازی انتخاب شود. عوامل کلیدی که در این انتخاب نقش دارند عبارتند از:
- نوع و مشخصات خاک منطقه: مهمترین عامل در انتخاب روش پایدارسازی، ویژگیهای ژئوتکنیکی خاک شامل نوع خاک (ماسه، رس، لای، سنگ)، مقاومت برشی، زاویه اصطکاک داخلی، چسبندگی، تراکم و قابلیت تحمل بار، نفوذپذیری و وجود آب زیرزمینی است.
- عمق و ابعاد گود: گودهای عمیقتر و با دهانه بازتر، نیازمند روشهای پایدارسازی قویتر و پیچیدهتر هستند.
- حساسیت سازههای مجاور: وجود ساختمانهای قدیمی، بافت فرسوده، خطوط مترو یا تاسیسات حساس در مجاورت گود، ملاحظات خاصی را برای کنترل تغییرشکلها ایجاب میکند.
- سطح آب زیرزمینی: وجود آب زیرزمینی میتواند فشار جانبی خاک را افزایش داده و پایداری دیوارهها را به خطر اندازد. در این شرایط، نیاز به سیستمهای زهکشی و تمهیدات خاص خواهد بود.
- میزان و نوع سربارهای اطراف گود: وجود ساختمانهای سنگین، تردد وسایل نقلیه سنگین، یا سایر بارهای ثقلی در نزدیکی گود، میتواند بر پایداری آن تاثیر بگذارد.
- زمان اجرای پروژه و سرعت مورد نیاز: برخی روشها زمانبرتر هستند و در پروژههایی با محدودیت زمانی، ممکن است قابل استفاده نباشند.
- محدودیتهای اجرایی و فضای کار: در محیطهای شهری با فضای محدود، برخی روشها به دلیل نیاز به فضای زیاد برای تجهیزات و مانور، قابل اجرا نیستند.
- ملاحظات اقتصادی و بودجه پروژه: هر روش پایدارسازی، هزینه خاص خود را دارد و انتخاب باید با توجه به بودجه موجود صورت گیرد.
- تجربه و دانش تیم مهندسی و اجرایی: اجرای موفقیتآمیز برخی روشها، نیازمند تجربه و تخصص بالا است.
فهرست عوامل مؤثر کلیدی به طور خلاصه:
نوع خاک (رسی، ماسهای، سست).
عمق گود (کمتر از 10 متر، 10-20 متر، بیش از 20 متر).
شرایط آب و هوایی و محیطی.
وجود سازههای حساس در نزدیکی گود.
محدودیتهای زمانی و بودجهای.
انواع روشهای پایدارسازی گود
1. روش نیلینگ (Soil Nailing): میخکوبی دیواره خاک
نیلینگ یا میخکوبی خاک، یکی از رایجترین و اقتصادیترین روشهای پایدارسازی گود است. در این روش، میلگردهای فولادی (نیل) با فواصل مشخص و شیبدار در دیواره خاک حفاری شده و درون گمانهها با دوغاب سیمان پر میشوند. نیلها به صورت پسیو (Passive) عمل کرده و با ایجاد اندرکنش بین خاک و میلگرد، مقاومت برشی خاک را افزایش داده و یک توده خاک مسلح پایدار ایجاد میکنند. سطح دیواره گود معمولاً با شاتکریت (بتن پاششی) پوشانده میشود.
مزایا:
- اقتصادی بودن: در مقایسه با بسیاری از روشهای دیگر، نیلینگ معمولاً مقرون به صرفهتر است.
- سرعت بالا در اجرا: مراحل اجرای نیلینگ نسبتاً سریع است.
- انعطافپذیری: قابل اجرا در هندسههای نامنظم گود.
- عدم نیاز به فضای زیاد: برای اجرای نیلینگ، فضای زیادی در مجاورت گود نیاز نیست.
معایب:
- حساسیت به تغییر شکل: در مکانهایی که حساسیت به تغییر شکلهای کوچک (نشست یا جابجایی) زیاد است (مانند مجاورت سازههای بسیار حساس)، ممکن است گزینه مناسبی نباشد.
- نیاز به اجازه همسایگان: در صورت نفوذ نیلها به ملک مجاور، نیاز به کسب رضایت همسایگان است.
- محدودیت در خاکهای بسیار ریزشی یا پر آب: در خاکهای خیلی سست یا دارای سطح آب زیرزمینی بالا، کارایی کمتری دارد.
2. روش انکراژ (Anchorage/Tie-Back): مهار کششی خاک
انکراژ نیز شباهت زیادی به نیلینگ دارد، با این تفاوت که میلگردهای فولادی یا کابلهای مخصوص (انکر) پس از نصب در گمانه و تزریق دوغاب، به صورت پیشتنیده (Prestressed) شده و نیروی کششی به آنها اعمال میشود. این پیشتنیدگی باعث میشود انکرها بلافاصله پس از نصب شروع به کار کرده و کنترل بهتری بر تغییرشکلها داشته باشند. انکرها معمولاً بلندتر از نیلها هستند و به مناطق مقاومتر خاک یا سنگ نفوذ میکنند.
مزایا:
- کنترل دقیق تغییرشکلها: به دلیل پیشتنیدگی، امکان کنترل بسیار بهتری بر جابجاییها و نشستهای دیواره گود وجود دارد.
- ایمنی بالاتر: به دلیل ماهیت فعال، ایمنی بیشتری را در حین گودبرداری فراهم میکند.
- مناسب برای گودهای عمیق: کارایی بالایی در پایدارسازی گودهای عمیق دارد.
- قابلیت کنترل کیفی بالا: امکان بررسی و کنترل نیروی کششی اعمال شده به انکرها وجود دارد.
معایب:
- هزینه بالاتر: به دلیل نیاز به تجهیزات تخصصیتر و نیروی کار ماهرتر، هزینه اجرای انکراژ معمولاً بیشتر از نیلینگ است.
- نیاز به اجازه همسایگان: همانند نیلینگ، در صورت نفوذ به ملک مجاور، نیاز به رضایت است.
- زمانبرتر بودن: مراحل اجرا ممکن است کمی زمانبرتر باشد.
3. روش سازه نگهبان خرپایی (Truss Retaining Structures)
سازه نگهبان خرپایی، یک سیستم نگهدارنده فلزی است که در دهانه گود و به صورت عمودی یا شیبدار نصب میشود. این سازه از اعضای قائم (مانند پروفیلهای I یا H شکل) و اعضای افقی و مایل (به صورت خرپا) تشکیل شده و نقش یک سازه پشتیبان را برای دیواره گود ایفا میکند. این روش بیشتر در گودهای با عمق متوسط و در مجاورت سازههای حساس به کار میرود.
مزایا:
- ایمنی مناسب: به دلیل صلبیت سازه، ایمنی خوبی را فراهم میکند.
- کنترل قابل قبول تغییرشکلها: در صورتی که به درستی طراحی و اجرا شود، میتواند تغییرشکلها را به خوبی کنترل کند.
- عدم نیاز به اجازه همسایگان: بر خلاف نیلینگ و انکراژ، نیازی به نفوذ به ملک مجاور نیست.
- بازیافتپذیری: در برخی موارد، امکان بازیافت و استفاده مجدد از قطعات خرپا وجود دارد.
معایب:
- اشغال فضای زیاد: سازه خرپایی، فضای قابل توجهی را در داخل گود اشغال میکند که میتواند مانع از پیشرفت سریع کار شود.
- هزینه نسبتاً بالا: به دلیل حجم بالای فولاد مصرفی و عملیات جوشکاری، هزینه بالایی دارد.
- زمانبر بودن اجرا: مراحل ساخت و نصب خرپا ممکن است زمانبر باشد.
- وزن بالا: وزن زیاد سازه خرپایی، خود میتواند مشکلاتی را ایجاد کند.
4. روش مهار متقابل (Braced Excavations – Struts)
در این روش، برای پایدارسازی دیوارههای دو سمت گود، از اعضای فشاری (Struts) استفاده میشود که به صورت افقی یا مایل، دو دیواره گود را به یکدیگر متصل و نیروی رانش خاک را خنثی میکنند. این اعضا میتوانند فولادی یا بتنی باشند. این روش به ویژه در گودهای با عرض کم و در مجاورت سازههای حساس، کارایی بالایی دارد.
مزایا:
- ایمنی بسیار بالا: به دلیل مهار دوطرفه، ایمنی فوقالعادهای را فراهم میکند.
- کنترل عالی تغییرشکلها: بهترین کنترل را بر تغییرشکلها در مقایسه با سایر روشها دارد.
- مناسب برای گودهای باریک: در گودهایی با عرض کم، بسیار کارآمد است.
- عدم نفوذ به ملک مجاور: نیازی به ورود به زمینهای اطراف ندارد.
معایب:
- اشغال فضای زیاد در داخل گود: اعضای مهار متقابل، فضای زیادی را در داخل گود اشغال میکنند و مانع از فعالیت ماشینآلات و پیشرفت کار میشوند.
- نیاز به دقت بالا در اجرا: اجرای دقیق و مرحله به مرحله آن بسیار مهم است.
- هزینه بالا: به دلیل حجم بالای مصالح و نیروی کار مورد نیاز، هزینه آن بالا است.
- محدودیت در گودهای عریض: در گودهای با عرض زیاد، تعداد و طول مهارها افزایش مییابد که میتواند از نظر اقتصادی و اجرایی غیرمنطقی باشد.
5. روش دیوار دیافراگمی (Diaphragm Walls – Slurry Walls)
دیوار دیافراگمی، یک دیوار بتنی مسلح است که به صورت درجا و در داخل گمانههای عمیق و باریک (ترانشهها) اجرا میشود. این ترانشهها با استفاده از دوغاب بنتونیت پایدار شده و سپس آرماتورگذاری و بتنریزی میشوند. دیوار دیافراگمی یک سیستم پایدارسازی دائمی است که میتواند نقش دیوار حائل یا حتی بخشی از فونداسیون سازه اصلی را ایفا کند.
مزایا:
- پایداری بسیار بالا: به دلیل صلبیت و پیوستگی، پایداری فوقالعادهای را فراهم میکند.
- کنترل عالی تغییرشکلها: بهترین گزینه برای گودهای عمیق در مجاورت سازههای حساس.
- کاهش نفوذ آب زیرزمینی: به عنوان یک دیوار آببند عمل میکند و از نفوذ آب به داخل گود جلوگیری میکند.
- قابلیت استفاده به عنوان سازه دائم: میتواند بخشی از سازه اصلی (مثلاً دیوار حائل پارکینگ) باشد.
معایب:
- هزینه بسیار بالا: گرانترین روش پایدارسازی گود محسوب میشود.
- زمانبر بودن اجرا: مراحل حفاری و بتنریزی زمان زیادی میبرد.
- نیاز به تجهیزات بسیار تخصصی و سنگین: ماشینآلات مخصوصی برای اجرای دیوار دیافراگمی لازم است.
- نیاز به فضای کار زیاد در بالا: برای مانور تجهیزات سنگین، فضای کافی در بالای گود لازم است.
6. روش شمعهای درجا ریز (Bored Piles Walls)
در این روش، شمعهای بتنی مسلح به صورت مجاور یا با فواصل کم از یکدیگر در طول دیواره گود حفاری و اجرا میشوند. این شمعها میتوانند نقش یک دیوار حائل را ایفا کنند. گاهی اوقات برای اتصال بهتر شمعها به یکدیگر و ایجاد یک دیواره پیوسته، از اعضای بتنی افقی (Wale) نیز استفاده میشود.
مزایا:
- پایداری مناسب: پایداری خوبی را برای دیواره گود فراهم میکند.
- کنترل قابل قبول تغییرشکلها: در مقایسه با نیلینگ، کنترل بهتری بر جابجاییها دارد.
- عدم نیاز به اجازه همسایگان: همانند خرپا، نیازی به نفوذ به ملک مجاور ندارد.
- قابلیت اجرا در خاکهای ضعیف: در خاکهای با مقاومت کمتر نیز قابل استفاده است.
معایب:
- هزینه نسبتاً بالا: به دلیل حجم بالای بتن و آرماتور مصرفی و عملیات حفاری، هزینه بالایی دارد.
- زمانبر بودن اجرا: مراحل حفاری و بتنریزی شمعها زمانبر است.
- اشغال فضای داخلی گود: مانند خرپا، فضای داخلی گود را اشغال میکند.
7. روش ساخت از بالا به پایین (Top-Down Construction)
این روش یک رویکرد جامع برای ساخت سازههای زیرزمینی و پایدارسازی گود به صورت همزمان است. در روش تاپداون، ابتدا دیوارهای حائل (مانند دیوار دیافراگمی یا شمع) اجرا میشوند. سپس سقف اولین طبقه زیرزمین در سطح زمین ساخته شده و به عنوان یک مهار کننده برای دیوارهها عمل میکند. پس از آن، گودبرداری به صورت مرحلهای و از بالا به پایین ادامه مییابد و همزمان با گودبرداری، سقفهای طبقات پایینتر نیز اجرا میشوند.
مزایا:
- ایمنی بسیار بالا و کنترل عالی تغییرشکلها: به دلیل استفاده از سقفهای طبقات به عنوان مهارکننده، جابجاییهای دیوارهها به حداقل میرسد.
- سرعت بالا در ساخت و ساز کلی پروژه: امکان شروع ساخت سازه روی زمین همزمان با گودبرداری زیرزمینی وجود دارد.
- حداقل اختلال در ترافیک و محیط اطراف: به دلیل ماهیت رو به پایین، اختلال کمتری در سطح زمین ایجاد میشود.
- کاهش نیاز به سازههای نگهبان موقت: سقفهای ساخته شده، نقش سازه نگهبان دائمی را ایفا میکنند.
معایب:
- پیچیدگی بالا در طراحی و اجرا: نیازمند دانش و تجربه بسیار بالایی است.
- هزینه بالا: از گرانترین روشهای پایدارسازی و ساختوساز محسوب میشود.
- نیاز به تجهیزات تخصصی: ماشینآلات و ابزارهای خاصی برای اجرای این روش لازم است.
- محدودیت در اصلاح طرح در حین اجرا: به دلیل پیوستگی مراحل، اصلاحات در حین کار دشوار است.
8. روش سپر کوبی (Sheet Piles)
سپر کوبی شامل کوبیدن پروفیلهای فلزی مخصوص (سپر) به صورت متوالی در زمین و ایجاد یک دیوار حائل پیوسته است. این روش بیشتر در خاکهای نرم و چسبنده و در پروژههایی با عمق کم یا متوسط و در حضور آب زیرزمینی به کار میرود.
مزایا:
- سرعت بالا در اجرا: نصب سپرها نسبتاً سریع است.
- قابلیت آببندی: میتواند تا حدودی از نفوذ آب زیرزمینی جلوگیری کند.
- امکان بازیافت: در برخی موارد، امکان بیرون کشیدن و استفاده مجدد از سپرها وجود دارد.
- مناسب برای فضاهای محدود: به فضای زیادی برای نصب نیاز ندارد.
معایب:
- ایجاد سر و صدا و لرزش: عملیات کوبیدن سپرها میتواند باعث ایجاد آلودگی صوتی و لرزش در محیط اطراف شود.
- محدودیت در خاکهای سفت یا سنگی: در خاکهای سفت یا دارای قلوه سنگ، کوبیدن سپرها دشوار است.
- محدودیت در عمق: برای گودهای خیلی عمیق مناسب نیست.
- نیاز به آببندی نهایی: درز بین سپرها ممکن است نیاز به آببندی ثانویه داشته باشد.
جدول مقایسه روشهای پایدارسازی گود
روش | مناسب برای | مزایا | معایب | هزینه |
|---|---|---|---|---|
نیلینگ | خاکهای نیمهمتراکم | هزینه کم، سرعت بالا | عدم کارایی در خاکهای سست | متوسط |
انکراژ | گودهای عمیق | تحمل بار بالا، کاهش تغییرشکل | هزینه بالا، نیاز به فضا | بالا |
شمعکوبی | خاکهای سست | دوام بالا، مناسب پروژههای بزرگ | هزینه بالا، تجهیزات سنگین | بالا |
تاپ دان | مناطق شهری | کاهش خطر، اجرای همزمان | پیچیدگی، هزینه بالا | بسیار بالا |
هزینه پایدارسازی گود
هزینه پایدارسازی گود به عوامل متعددی بستگی دارد و میتواند از چند میلیون تا چند میلیارد تومان متغیر باشد. در این بخش، عوامل مؤثر بر هزینه و راههای کاهش آن بررسی میشوند.
تشریح عوامل مؤثر بر هزینه:
روش انتخابی: روشهای پیشرفته مانند تاپ دان هزینه بیشتری دارند.
عمق و مساحت گود: گودهای بزرگتر هزینه بیشتری نیاز دارند.
نوع خاک: خاکهای سست نیاز به روشهای پیچیدهتر و گرانتر دارند.
موقعیت جغرافیایی: در شهرهای بزرگ مانند تهران، هزینهها به دلیل محدودیتهای شهری بالاتر است.
فهرست عوامل تأثیرگذار بر هزینه:
روش پایدارسازی (نیلینگ، انکراژ، شمعکوبی، تاپ دان).
عمق و مساحت گود.
شرایط خاک و آب زیرزمینی.
دستمزد پیمانکار و تجهیزات مورد نیاز.
نیاز به مجوزهای شهری و نظارت مهندسی.
راههای کاهش هزینه:
انتخاب روش مناسب با توجه به شرایط پروژه.
انجام مطالعات دقیق ژئوتکنیکی برای جلوگیری از هزینههای اضافی.
همکاری با پیمانکاران باتجربه برای کاهش خطاها.
چالشهای اجرایی و راهکارهای غلبه بر آنها در پایدارسازی گود
پایدارسازی گود، فرآیندی پیچیده است که با چالشهای متعددی همراه است. شناخت این چالشها و ارائه راهکارهای مناسب، برای موفقیت پروژه حیاتی است:
شرایط پیچیده ژئوتکنیکی: خاکهای متنوع با مشخصات متفاوت، لایههای آبدار، وجود سنگ یا قلوهسنگ، میتواند چالشبرانگیز باشد.
راهکار: انجام مطالعات ژئوتکنیک جامع و دقیق با آزمایشهای صحرایی و آزمایشگاهی متعدد، استفاده از روشهای پایدارسازی منعطف و قابلیت تطبیق با شرایط متغیر خاک.
وجود سازههای حساس و قدیمی در مجاورت گود: خطر نشست یا آسیب به ساختمانهای فرسوده و تاسیسات زیرزمینی.
راهکار: انتخاب روشهایی با حداقل تغییرشکل (مانند انکراژ پیشتنیده یا تاپداون)، پایش و مانیتورینگ دقیق و مستمر، اجرای اقدامات تقویتی برای سازههای مجاور (مانند میکروپایل یا تزریق).
محدودیت فضا در مناطق شهری: کمبود فضای کافی برای مانور ماشینآلات و انبار مصالح.
راهکار: انتخاب روشهایی با حداقل نیاز به فضا (مانند نیلینگ یا سپر کوبی)، برنامهریزی دقیق برای ورود و خروج مصالح و تجهیزات، استفاده از ماشینآلات با ابعاد کوچکتر.
وجود آبهای زیرزمینی بالا: افزایش فشار هیدرواستاتیک و کاهش مقاومت خاک.
راهکار: طراحی و اجرای سیستمهای زهکشی مؤثر (پمپاژ، چاههای زهکش)، استفاده از روشهای آببند (مانند دیوار دیافراگمی یا سپر کوبی با آببندی).
مسائل حقوقی و اجتماعی (رضایت همسایگان): عدم رضایت همسایگان برای نفوذ به ملک آنها در برخی روشها.
راهکار: مذاکره و جلب رضایت قبلی، انتخاب روشهای جایگزین (مانند خرپا یا شمع) که نیازی به ورود به ملک مجاور ندارند، انجام بیمه مسئولیت مدنی.
خطاهای انسانی و عدم نظارت کافی: عدم رعایت اصول اجرایی و نقص در نظارت.
راهکار: آموزش مستمر پرسنل، نظارت دقیق و مستمر توسط مهندس ناظر ذیصلاح، استفاده از تجهیزات با کیفیت و کالیبره شده، پایش مستمر رفتار گود.
مشکلات آب و هوایی: بارندگی شدید، یخبندان، میتواند عملیات را مختل کند.
راهکار: برنامهریزی فصلی، استفاده از پوششهای محافظ، تمهیدات لازم برای زهکشی آبهای سطحی.
مقررات و آییننامههای پایدارسازی در ایران
ایدارسازی گود، ستون فقرات ایمنی در پروژههای گودبرداری عمیق است. با پیشرفت تکنولوژی و نیاز روزافزون به فضاهای زیرزمینی در مناطق شهری، شاهد توسعه و بهبود مستمر روشهای پایدارسازی هستیم. از روشهای سنتی گرفته تا رویکردهای نوین و هوشمند، هدف همواره یک چیز است: تضمین پایداری، افزایش ایمنی و بهینهسازی فرآیند ساخت و ساز.
انتخاب روش مناسب، نیازمند درک عمیق از شرایط ژئوتکنیکی، ابعاد پروژه، حساسیت محیط اطراف و البته دانش مهندسی و تجربه اجرایی است. پایش مستمر و دقیق، رعایت دقیق آییننامهها و مقررات، و استفاده از تیمهای متخصص، کلید موفقیت در این حوزه خواهد بود. با تمرکز بر این اصول، میتوانیم گودبرداریهایی ایمن، کارآمد و پایدار را برای آینده شهرها و زیرساختهایمان تضمین کنیم.
برای اطلاعات بیشتر یا دریافت مشاوره تخصصی رایگان، با کارشناسان داکیا تماس بگیرید.
نرمافزارهای تخصصی پایدارسازی گود و کاربرد آن ها
- DeepEX
- کاربرد: طراحی کامل سیستم نگهبان گود با در نظر گرفتن مراحل ساخت، بارهای وارده، تغییر شکل دیواره، نشستها و آنالیز خاک.
- مزیت: شبیهسازی گرافیکی بسیار قوی و قابل استفاده برای طراحی انواع سیستمها (دیوار دیافراگمی، شمع، نیلینگ، استرات، انکراژ و…).
- ویژگی خاص: در نظر گرفتن اثرات ساخت مرحلهای (Staged Construction) و تحلیل اقتصادی.
- PLAXIS 2D / PLAXIS 3D
- کاربرد: تحلیل عددی و غیرخطی گودبرداری با استفاده از روش المان محدود (FEM).
- مزیت: دقت بسیار بالا در تحلیل تنش-کرنش، نشستها، تغییرشکل دیواره و برهمکنش خاک-سازه.
- ویژه برای: پروژههایی با شرایط ژئوتکنیکی پیچیده، گودهای عمیق یا نزدیک به سازههای حساس.
- نسخه 3D: برای گودهای نامتقارن یا غیرمستطیلی.
- GeoStudio (Specifically SLOPE/W + SIGMA/W)
- کاربرد: تحلیل پایداری شیب (SLOPE/W) و تحلیل تنش-کرنش (SIGMA/W) در طراحی گود.
- ویژگی: بررسی ضریب ایمنی گود و پایداری دیوارهها، تحلیل نشست و توزیع تنش در خاک اطراف گود.
- Rocscience Suite
شامل نرمافزارهای مختلف:
- Slide2 / Slide3: تحلیل پایداری دیواره گود به روش تعادل حدی (Limit Equilibrium).
- RS2 / RS3: تحلیل تنش-کرنش با روش المان محدود (FEM)، مشابه PLAXIS.
- RSPile: طراحی ظرفیت شمعهای نگهبان در سیستمهایی مثل شمع درجا یا شمع-میکروپایل.
- Settle3: تحلیل نشستهای ناشی از گودبرداری.
- ReSSA
- کاربرد: تحلیل پایداری دیواره و شیب به روش تعادل حدی، سادهتر از Slide2 ولی سریعتر.
- مناسب برای: بررسی اولیه گودهای با عمق کم تا متوسط.
- Wallap
- کاربرد: طراحی دیوارهای حائل و سیستمهای نگهبان گود به صورت تعادل حدی یا نیمهتحلیلی.
- ویژگی خاص: تحلیل مرحلهای و مدلسازی سیستمهای انکراژ و شمع.
- LPILE / GROUP (Ensoft)
- کاربرد: طراحی شمعها در سیستم نگهبان گود و تحلیل رفتار آنها تحت بارهای جانبی و محوری.
- ویژه: برای گودهایی با شمعهای تکی یا گروهی.
| نرمافزار | نوع تحلیل | کاربرد اصلی |
|---|---|---|
| DeepEX | تحلیلی + گرافیکی | طراحی مرحلهای گود، تحلیل سیستمهای نگهبان |
| PLAXIS | عددی (FEM) | تحلیل تنش-کرنش دقیق، برهمکنش خاک-سازه |
| GeoStudio | تعادل حدی و FEM | پایداری شیب، تحلیل تنش و نشست |
| Rocscience Suite | تعادل حدی و FEM | پایداری، نشست، شمع، دیوار، تحلیل 2D/3D |
| Wallap | تعادل حدی | طراحی دیوار حائل و انکراژ |
| LPILE | طراحی شمع | بررسی رفتار شمعهای نگهبان در گود |
| ReSSA | تعادل حدی ساده | بررسی سریع پایداری شیبها و گودهای کمعمق |
جمعبندی
مطالعات ژئوتکنیک پایهی تصمیمگیری در طراحی مهندسی سازههاست. بدون این مطالعات، پروژهها در معرض خطراتی چون نشست، روانگرایی، شکست فونداسیون و افزایش هزینههای اجرایی قرار میگیرند. این مطالعات یک فرآیند مهندسی کامل شامل بررسی، آزمایش، تحلیل و مشاوره طراحی است که موفقیت پروژه را تضمین میکند.
برای دریافت مشاوره تخصصی، نمونه گزارش، یا استعلام قیمت مطالعات ژئوتکنیکی، با کارشناسان داکیا در تماس باشید.
سوالات متداول:
تفاوت اصلی نیلینگ و انکراژ در چیست؟
تفاوت اصلی در عملکرد فعال و پسیو آنهاست. نیلینگ به صورت پسیو عمل میکند؛ یعنی نیلها پس از ایجاد تغییرشکل در خاک، فعال شده و مقاومت ایجاد میکنند. اما انکراژ به صورت فعال (پیشتنیده) عمل میکند؛ یعنی پس از نصب، نیروی کششی به آنها اعمال میشود و بلافاصله شروع به مهار تغییرشکلها میکنند. به همین دلیل، انکراژ کنترل بهتری بر تغییرشکلها دارد اما پرهزینهتر است.
آیا پایدارسازی گود برای تمامی عمقها الزامی است؟
بر اساس مبحث هفتم مقررات ملی ساختمان، برای گودهای با عمق بیش از 1.2 متر در مجاورت معابر یا 1.5 متر در مجاورت املاک همسایه، بررسی پایداری دیوارهها و در صورت لزوم، اجرای سازه نگهبان (پایدارسازی) الزامی است. در هر صورت، برای هر گودبرداری، حتی در عمقهای کمتر، ارزیابی دقیق توسط مهندس ژئوتکنیک توصیه میشود.
مسئولیت پایدارسازی گود بر عهده کیست؟
مسئولیت اصلی پایداری گود بر عهده مجری ساختمان است که باید با همکاری مهندس طراح ژئوتکنیک و سازه و تحت نظارت مهندس ناظر، طرح پایدارسازی را توسط پیمانکار پایدارسازی معتبر اجرا کند. کارفرما نیز موظف به تامین منابع لازم برای اجرای صحیح آن است.
بهترین روش پایدارسازی گود چیست؟
انتخاب بهترین روش به عوامل متعددی مانند نوع خاک، عمق گود و بودجه پروژه بستگی دارد. نیلینگ برای پروژههای کوچکتر و انکراژ یا تاپ دان برای گودهای عمیقتر مناسب هستند.
آیا امکان کاهش هزینه در پایدارسازی گود وجود دارد؟
کاهش هزینه باید با حفظ ایمنی و کیفیت انجام شود. راهکارهایی مانند:
طراحی بهینه: انتخاب اقتصادیترین روش متناسب با شرایط پروژه.
برنامهریزی دقیق: کاهش زمانهای تلف شده و بهینهسازی توالی کار.
استفاده از مصالح مناسب: انتخاب مصالح با کیفیت و قیمت منطقی.
نظارت کارآمد: جلوگیری از خطاهای اجرایی که منجر به دوبارهکاری و هزینههای اضافی میشود.
پیشگیری از حوادث: هرگونه حادثه میتواند هزینههای گزافی به بار آور
نقش آب زیرزمینی در پایدارسازی گود چیست؟
آب زیرزمینی میتواند فشار جانبی بر دیوارههای گود را به شدت افزایش دهد و باعث کاهش مقاومت برشی خاک شود. این امر خطر ریزش گود را افزایش میدهد. بنابراین، کنترل و هدایت آب زیرزمینی از طریق سیستمهای زهکشی (مانند چاههای زهکش، نوارهای زهکش) یا استفاده از روشهای پایدارسازی آببند (مانند دیوار دیافراگمی)، در طراحی پایدارسازی گودهای دارای آب زیرزمینی، حیاتی است.
آیا تمامی روشهای پایدارسازی گود دائمی هستند؟
خیر. برخی روشها مانند دیوار دیافراگمی یا شمعهای درجا ریز میتوانند به عنوان سازه دائمی عمل کنند و بخشی از سازه اصلی (مانند دیوار پارکینگ) باشند. اما روشهایی مانند نیلینگ، انکراژ، خرپا یا مهار متقابل معمولاً موقتی هستند و پس از تکمیل سازه اصلی، میتوانند برچیده شوند. البته در برخی موارد، نیلینگ و انکراژ به صورت دائمی نیز طراحی و اجرا میشوند.
اصطلاحات تخصصی در پایدارسازی گود
برای درک بهتر مطالب، برخی از اصطلاحات تخصصی رایج در حوزه پایدارسازی گود به طور خلاصه بیان شده است.
گودبرداری: عملیات حفاری زمین برای رسیدن به تراز مورد نظر ساختمانی یا تاسیساتی.
دیواره گود: سطح عمودی یا شیبدار خاکی که در اثر گودبرداری ایجاد میشود.
سازه نگهبان: به هر نوع سازهای گفته میشود که برای حفظ پایداری دیوارههای گود به کار میرود.
میخکوبی (Nailing): روشی برای مسلح کردن خاک درجا با استفاده از میلگردهای فولادی (نیل) و دوغاب.
مهارگذاری (Anchorage): روشی برای مسلح کردن خاک با استفاده از کابلهای پیشتنیده (انکر).
شاتکریت (Shotcrete): بتن پاششی که برای پوشش سطح دیوارههای نیلینگ شده به کار میرود.
دوغاب سیمان (Grout): مخلوط آب و سیمان (و گاهی افزودنیها) که برای پر کردن گمانهها و اتصال نیل یا انکر به خاک استفاده میشود.
مهار متقابل (Strut): عضو فشاری افقی یا مایل که دو دیواره گود را به هم متصل میکند.
دیوار دیافراگمی (Diaphragm Wall): دیوار بتنی مسلح درجا که به صورت یکپارچه در داخل ترانشه اجرا میشود.
شمع (Pile): اعضای سازهای عمیق که بار را به لایههای عمیقتر خاک منتقل میکنند و میتوانند به عنوان سازه نگهبان نیز استفاده شوند.
آببند (Waterproofing): سیستمی برای جلوگیری از نفوذ آب به داخل گود.
زهکشی (Drainage): سیستمی برای جمعآوری و هدایت آبهای زیرزمینی یا سطحی.
مانیتورینگ (Monitoring): پایش مستمر رفتار گود و سازههای مجاور با استفاده از ابزار دقیق.
نشست (Settlement): حرکت عمودی رو به پایین زمین یا سازه.
جابجایی افقی (Lateral Displacement): حرکت افقی دیواره گود.
مطالعات ژئوتکنیک: بررسی مشخصات فنی و مکانیکی خاک.
