در دنیای مدرن ساخت و ساز، فناوریهای نوین همواره در حال تحول و پیشرفت هستند. یکی از چالشهای بزرگ در پروژه های عمرانی بهخصوص ساختمان های دارای طبقات منفی زیاد، گودبرداری و پایدارسازی دیوارههای گود و همچنین زمان اجرای پروژه میباشد. یکی از این فناوریهای پیشرفته که در سالهای اخیر توجه مهندسان عمران و صنعت ساختمان را به خود جلب کرده است، روش تاپ دان یا ساخت از بالا به پایین (Top-Down Method) میباشد. این تکنیک به ویژه درمناطق شهری متراکم و کلانشهرها همچون تهران کاربرد فراوانی دارد و زمان پروژه وهزینه ها را کاهش میدهد و همچنین مشکلات حقوقی مانند اخذ رضایت همسایگان را حل میکند.
شاید در نگاه اول درک روش تاپدان و نحوه اجرای آن کمی مشکل باشد. در این مقاله جامع، که بر اساس تحقیقات گسترده و مطالعات عمیق منابع علمی و تجربیات واقعی پروژههای ایرانی و جهانی تدوین شده است، به بررسی تاپ دان چیست، اجرای تاپ دان، مزایا، معایب و سوالات متداول میپردازیم. اگر مهندس عمران،کارفرما، پیمانکار یا دانشجوی این رشته هستید، این محتوا به شما کمک میکند تا درک عمیقی از روش تاپ دان به دست آورید و پاسخ سوالات خود را دریافت کنید و بتوانید آن را در پروژههای خود اعمال کنید. .
تاپ دان چیست؟
تاپ دان (به انگلیسی: Top‑Down Construction)، که به آن روش ساخت از بالا به پایین یا روش اجرای معکوس نیز گفته میشود، یک تکنیک پیشرفته و نوین در مهندسی عمران است که در آن عملیاتهای گودبرداری، پایدارسازی دیوارههای گود و اجرای سازه به طور همزمان از سطح زمین یا تراز همکف شروع شده و به سمت پایین حرکت میکند. در روش تاپ دان برخلاف روش سنتی که ابتدا عملیات گودبرداری بهصورت کامل انجام میشود و پس از اجرای فونداسیون، سازه از پایین به بالا ساخته میشود، همزمان با اینکه به سمت پایین گودبرداری میکنیم، سازه اصلی (ستونها و سقفها) را نیز میسازیم. این سازه ساختهشده، نه تنها بخشی از ساختمان نهایی است، بلکه نقش سازه نگهبان دائم را نیز ایفا میکند و پایداری دیوارههای گود را در هر مرحله از خاکبرداری تضمین میکند.
اصول علمی روش تاپ دان
استفاده از تاپدان، پاسخ مهندسی به چالشهای روزافزون ساخت در کلانشهرها نظیر تراکم بالا، محدودیت فضا، وجود معارضین و لزوم اجرای چندین طبقه زیرزمین است و زمان کلی پروژه را به طرز چشمگیری کاهش میدهد. از دیدگاه ژئوتکنیکی، تاپ دان بر اساس توزیع بارهای جانبی خاک و تعادل نیروها عمل میکند. در گودبرداریهای عمیق، نیروهای جانبی خاک میتوانند بسیار بزرگ باشند و به منظور جلوگیری از ریزش، نیاز به سازههای نگهبان حجیم و موقت است. روش تاپ دان این نیاز را به روشی هوشمندانه با عملکردی دوگانه از بین میبرد.
طبق آییننامه BS 8002:1994 بریتانیا، این روش برای گودهای عمیق (بیش از ۱۰ متر) ایدهآل است، زیرا تغییرشکلهای دیواره گود را تا ۵۰% کاهش میدهد. در ایران، با توجه به خاکهای سست تهران و شهرهای بزرگ، تاپ دان به عنوان جایگزینی برای روشهای سنتی مانند نیلینگ وانکراژ، محبوب شده است.
نقش دوگانه سازه اصلی به عنوان سازه نگهبان
تاپ دان شامل اجرای دیوارهای حائل محیطی، ستونهای پیشساخته و سقف است. سقفهایی که به صورت مرحلهای اجرا میشوند، به طور دائمی بین ستونهای اصلی سازه نصب شده و مانند مهاربندهای افقی دائمی (Sturts) عمل میکنند. این سقفها فشار جانبی خاک را مهار کرده و آن را به ستونها منتقل میکنند و ستونها نیز این بار را به شمعهای اجرا شده در زیر پی انتقال میدهند. این چرخه، پایداری آنی و دائمی گود را در هر مرحله از خاکبرداری تضمین میکند. این فرآیند ایمن، سریع و اقتصادی در پروژههایی مانند برج آرش تهران یا ایستگاه مترو اهواز به کار رفته است.
دلیل نامگذاری تاپ دان
دلیل اصلی نامگذاری این روش نحوه اجرای بالا به پایین آن و تفاوت با سایر روش های پایین به بالا است. واژه «تاپ دان» از تلفظ خلاصه و فارسیشده Top‑Down Construction گرفته شده است. در متون فنی فارسی، گاهی به صورت «تاپ دان»، «تاپداون»، «تاپدان»، «تاپ داون»، «ساخت بالا به پایین» و«روش اجرای معکوس» نیز نوشته میشود. این مترادفها همگی به همین روش ساخت اشاره دارند.
تفاوت تاپ دان (Top‑Down) و روشهای پایین به بالا (Bottom‑Up)
در روش های سنتی ساخت و ساز ابتدا فونداسیون اجرا میشود و اگر ساختمان دارای طبقات منفی باشد، ابتدا عملیات گودبرداری و پایدارسازی گود برای رسیدن به تراز فونداسیون انجام میشود و سپس ساخت سازه اصلی از کف گود و فونداسیون آغاز میگردد و به سمت بالاترین طبقه پیش میرود. به همین دلیل به آن ها روش های پایین به بالا (Bottom‑Up) گفته میشود. روش های سنتی پایدارسازی گود به روش پایین به بالا شامل روش های نیلینگ، انکراژ،استرات، سازه نگهبان خرپایی، دیوار دیافراگمی، سپرکوبی و … است. اما در روش تاپ دان برخلاف روشهای سنتی ساختمانسازی، ساخت و ساز از تراز همکف یا بالاتر آغاز شده و به تدریج به سمت طبقات زیرین پیش میرود و امکان اجرای همزمان طبقات زیرزمین و روی زمین را فراهم میکند و در واقع عملیات گودبرداری و ساخت سازه فوقانی به صورت همزمان انجام میشود. به همین دلیل به این روش ساخت بالا به پایین یا تاپ دان (Top-Down) گفته میشود. این روش به گونهای طراحی شده است که بتواند محدودیتهای موجود در ساختمانسازی سنتی را برطرف کرده و فرآیند ساخت را سریعتر، ایمنتر و اقتصادیتر سازد.
| ویژگی | روش Bottom‑Up | روش Top‑Down |
|---|---|---|
| ترتیب اجرا | ابتدا گودبرداری کامل، سپس ساخت فونداسیون و طبقات زیرزمین، سپس طبقات فوقانی | ساخت همزمان سازه و گودبرداری |
| مدت زمان پروژه | ممکن است زمان بیشتری ببرد چون مراحل پشت سر هماند | امکان کاهش زمان پروژه به دلیل همزمانی |
| پایداری گود در اجرا | نیاز به دیوارهای نگهدارنده موقت پیچیده | دیوارهای دائمی و دالها به عنوان مهار موقت نیز عمل میکنند |
| تأثیر بر محیط مجاور | امکان نشست خاک بیشتر، تأثیر بر سازههای همسایه بیشتر | کنترل بهتر حرکات خاک و کاهش تأثیر بر اطراف |
| پیچیدگی طراحی و اجرا | طراحی و اجرا نسبتاً سادهتر | نیاز به هماهنگی زیاد بین طراحی ژئوتکنیک و سازه |
تاریخچه تاپ دان: از توکیو تا پروژههای ایران
روش تاپ دان ریشه در نیاز به سرعت در ساختوسازهای شهری دارد. در سال ۱۹۳۵، برای اولین بار در توکیو ژاپن، از این تکنیک برای کاهش زمان ساخت ساختمانهای بلند استفاده شد. دهه ۱۹۵۰، شرکت ایتالیایی ICOS در میلان، آن را با دیوار دیافراگمی ترکیب کرد و در دهه ۱۹۷۰، در پاریس و میلان برای ایستگاههای مترو به کار برد – جایی که به “Cut & Cover” معروف شد.
در ایران، اجرای تاپ دان از اوایل دهه ۱۳۹۰ رواج یافت. با افزایش پروژههای زیرزمینی در کلانشهرها، شرکت های پیمانکار گودبرداری رو به این روش آوردند و به تدریج رواج یافت.

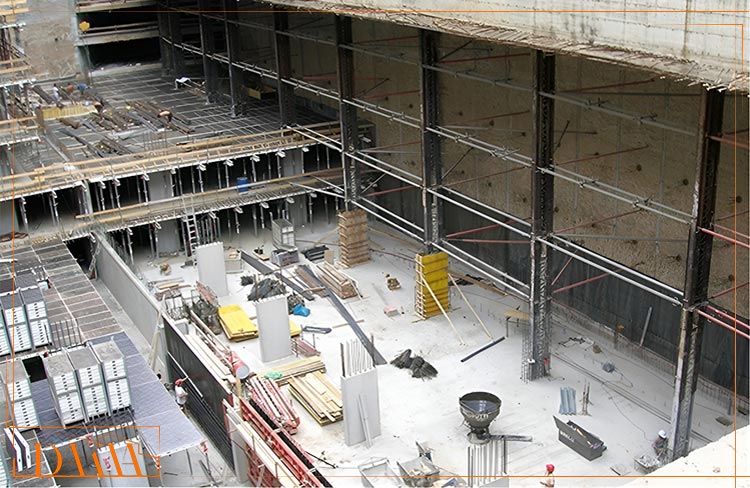

مراحل اجرای روش تاپ دان: گام به گام تا تکمیل پروژه
اجرای تاپ دان فرآیندی مرحلهای است که نیازمند برنامه ریزی و هماهنگی دقیق بین تیمهای ژئوتکنیک، سازه و اجرا است. در ادامه، مراحل را به تفصیل بررسی میکنیم. توجه کنید که برای هر پروژه، توالی ممکن است کمی تغییر کند، اما اصول کلی ثابت است.
مرحله 0: مطالعات و طراحی اولیه (فاز صفر)
قبل از شروع هر گونه عملیات اجرایی، انجام مطالعات ژئوتکنیکی جامع ضروری است. در این مرحله، مهندسان ژئوتکنیک با انجام حفاریهای اکتشافی و آزمایشهای خاک، ویژگیهای فیزیکی و مکانیکی خاک را مورد بررسی قرار میدهند. این اطلاعات شامل نوع خاک، مقاومت برشی، تراکم، سطح آب زیرزمینی و سایر پارامترهای مهم است که در طراحی سازههای نگهبان و فونداسیون نقش کلیدی دارند.
بر اساس نتایج مطالعات ژئوتکنیکی، مهندسان سازه طراحی اولیه پروژه را انجام میدهند. در این مرحله، نوع دیوارهای پیرامونی گود، عمق و نحوه اجرای ستونهای سازهای، سیستم سقف و سایر جزئیات فنی تعیین میگردد. طراحی مرحلهای نیز در این روش حائز اهمیت است، به طوری که سازه باید در تمام مراحل ساخت پایداری لازم را داشته باشد.
مراحل مطالعات و طراحی اولیه:
- مطالعات ژئوتکنیک دقیق انجام شود تا لایههای خاک، نقطه آب زیرزمینی، مقاومت برشی خاک، نشستهای احتمالی و ناهمگنی خاک مشخص شود.
- تحلیل اندرکنش خاک و سازه با نرمافزارهایی چون PLAXIS، ETABS یا نرمافزارهای اجزای محدود صورت گیرد.
- بررسی همسایگی و تأثیرات محیطی انجام شود تا حرکات خاک در مجاورین بررسی گردد.
- طراحی المانهای باربر و دیوار حائل دائم با توجه به بارهای وارد شده در هر مرحله انجام شود، به طوری که هر دال یا المان اجرا شده بتواند بارهای موقت را تحمل کند.
- برنامه زمانبندی دقیق ترتیب اجرای گودبرداری، بتنریزی، تأمین مصالح و دستگاهها ترسیم شود.
مرحله 1: اجرای دیوار حائل دائمی پیرامونی
ابتدا، این دیوارها، نقش نگهبان اولیه را ایفا میکنند و از ریزش خاک جلوگیری میکنند. در اجرای تاپ دان بتنی، از بتن با عیار ۳۵۰ کیلوگرم بر مترمکعب استفاده میشود تا مقاومت فشاری بالا تضمین شود.
پس از تکمیل مطالعات و تایید طراحیها، عملیات اجرایی با احداث دیوارهای پیرامونی (دیافراگمی، شمعی، حائل) تا عمق فونداسیون آغاز میشود. دیوار محیطی در روش تاپ داون وظیفه حفظ پایداری دیوارههای گود و جلوگیری از ریزش خاک را بر عهده دارند.
- در برخی پروژهها، به ویژه در خاکهای نرم یا مواردی که آب زیرزمینی بالایی وجود دارد، از تکنیکهای خاص مانند تزریق دوغاب بنتونیت برای پایدارسازی دیوارههای حفاری استفاده میشود. این تکنیکها باعث افزایش ایمنی و کیفیت اجرا میشوند.
انواع سیستمهای نگهداری دیواره گود در روش تاپ دان
۱. دیوار دیافراگمی (Diaphragm Wall)
دیوارهای دیافراگمی که رایجترین گزینه در پروژههای تاپ دان هستند، با استفاده از ماشینآلات مخصوص (grab یا trench cutter) حفر شده و با بتن پر میشوند. ضخامت این دیوارها معمولاً بین 80 سانتیمتر تا 1.2 متر است و عمق آنها بسته به عمق گود و شرایط خاک تعیین میگردد. در خاکهای سست، از روش حفاری با بنتونیت برای دیوار دیافراگمی استفاده میگردد تا ثبات دیواره حفظ شود. از جمله مزایای این دیوارها مقاومت بالا، عملکرد خوب در مقابل فشار جانبی و نشت آب است و همچنین میتوانند به عنوان بخشی از سازه دائمی ساختمان نیز عمل کنند و نیازی به تخریب آنها پس از اتمام کار وجود ندارد.
- اجرای دیوار دیافراگمی نیازمند دستگاههای تخصصی، هزینه زیاد و فضای اجرایی مناسب است، که در بسیاری از پروژههای شهری ایران فراهم نیست یا صرفه اقتصادی ندارد.
- معمولاً در پروژههای عمیق (عمق بیش از ۱۵–۲۰ متر) و پروژههایی با خاک سست یا آب زیرزمینی بالا استفاده میشود.
۲. شمعهای مماس یا میکروپایل اطراف گود (Contiguous / Secant Piles)
- در این روش، اطراف گود با شمعهای بتن درجا یا پیشساخته به صورت نزدیک به هم یا حتی مماس پوشیده میشود.
- اگر شمعها از هم فاصله داشته باشند، خاک بینشان باقی میماند (Contiguous Piles)؛ اگر همپوشانی داشته باشند، به آن شمع های سکانتی (Secant Piles) میگویند.
- این روش زمانی استفاده میشود که امکان اجرای دیافراگمی نیست، اما مقاومت مناسبی لازم است. مثلاً در گودهای متوسط در بافت شهری.
۳. گودبرداری مرحلهای + شاتکریت و مش (روش رایج در ایران)
معمولا در پروژه های تاپ دان در ایران بهخصوص مناطق شهری شلوغ مانند تهران ازاین روش استفاده میشود. در این روش خاکبرداری به صورت مرحله ای (حدودا 2 متر) انجام میشود، سپس روی دیوار مش فولادی گذاشته می شود و روی آن عملیات شاتکریت (بتن پاششی) انجام می شود. سپس از دیوار حائل و پشت بند برای تحمل فشار خاک استفاده می شود.
پشت بند دیوار حائل چیست؟
پشتبند (Back Brace) یک عضو مهاربند موقت یا دائم است که پشت دیوار حائل (یا در طول اجرای دیوار گود) برای جلوگیری از حرکت یا واژگونی دیوار بر اثر فشار جانبی خاک استفاده میشود.
در این حالت:
- شاتکریت نقش موقتی دارد و نمیتواند فشار کامل خاک را تحمل کند
- دیوار حائل دائمی بعد از اجرای فونداسیون، از داخل سازه ساخته میشود
- تا زمان اجرا و گیرش کامل دیوار حائل، برای جلوگیری از حرکت دیوارهها، از پشتبند استفاده میشود
- پشتبند در واقع نقش تثبیت موقت دیوار حائل رو تا زمان تکمیل سازه داره و پس از اتمام اجرا، ممکن است:
- حذف بشود (اگر موقتی باشد)
- جزو سازه باقی بماند (اگر طراحی دائمی داشته باشد). در این صورت پشت بند باید با پوشش ضد زنگ و عایقکاری اجرا شود.
چرا این روش در ایران رایج است؟
- نسبتاً اقتصادیتر است.
- در گودهای کمتامتوسط عمق (مثلاً تا ۱۵–۱۸ متر) جوابگوست.
- در شرایط با ساختمان مجاور یا عدم امکان اجرای دیافراگمی مناسبتر است.
- تجهیزات خاص نمیخواهد و با امکانات عمومی در دسترس قابل اجراست.
مرحله ۲: حفاری چاهکها و اجرای شمعها
موقعیت ستونها مشخص شده و چاهکهای باریک (قطر ۱-۲ متر) دستگاه حفاری شمع یا به صورت دستی حفر میشوند. البته حفاری چاه در ایران بیشتر به صورت دستی انجام میشود زیرا در صورت حفاری بادستگاه امکان ناشوقولی بسیار زیاد است. سپس شمعهای بتنی یا فلزی تا عمق مورد نظر (معمولاً ۲۰-۳۰ متر) جایگذاری. این شمعها، پایه انتقال بار هستند و ستون های اصلی سازه روی آن ها نصب میگردد.
- در تاپ دان فلزی، از پروفیلهای HEB یا IPE برای شمعها استفاده میشود تا جوشکاری آسانتر باشد
- در اجرای تاپ دان بتنی، از بتن با عیار ۳۵۰ کیلوگرم بر مترمکعب استفاده میشود تا مقاومت فشاری بالا تضمین شود.
مرحله ۳: نصب ستونهای پیشساخته و اجرای سقف اول
ستونهای پیشساخته (بتنی یا فلزی) از سطح زمین به داخل چاهکها نصب میشوند. سپس، سقف طبقه منفی اول (دال بتنی با ضخامت ۳۰-۴۰ سانتیمتر) اجرا میشود. این سقف، اولین مهار افقی است. سقف همکف به عنوان یک تکیهگاه افقی عمل کرده و از دیوارهای پیرامونی گود در برابر فشار جانبی خاک حمایت میکند.
انتخاب سیستم سقف در روش تاپ دان از اهمیت ویژهای برخوردار است. در این روش محدودیت خاصی در انتخاب نوع سقف وجود ندارد و میتوان از انواع سیستمهای سقف مانند سقف تیرچه بلوک، دال بتنی، سقف عرشه فولادی یا سقف وافل استفاده کرد. با این حال، توصیه میشود از سقفهایی استفاده شود که نیاز به قالببندی پیچیده و شمعبندیهای سنگین ندارند، زیرا این موارد میتوانند فرآیند اجرا را کند کرده و هزینهها را افزایش دهند.
پس از بتنریزی و سخت شدن بتن سقف همکف، این سقف آماده تحمل بارهای وارد شده در مراحل بعدی خواهد بود. همچنین میتوان از این سطح به عنوان محل کار و انبار مصالح استفاده کرد که امکانات لجستیکی پروژه را بهبود میبخشد.
- قبل از بتنریزی، قالببندی دقیق ضروری است. در اسکلت بتنی، از میلگردهای AIII با قطر ۱۶-۲۰ میلیمتر استفاده کنید. تستهای جوش در تاپ دان فلزی با UT (آزمایش التراسونیک) کنترل شود تا اتصالات ایمن باشند.

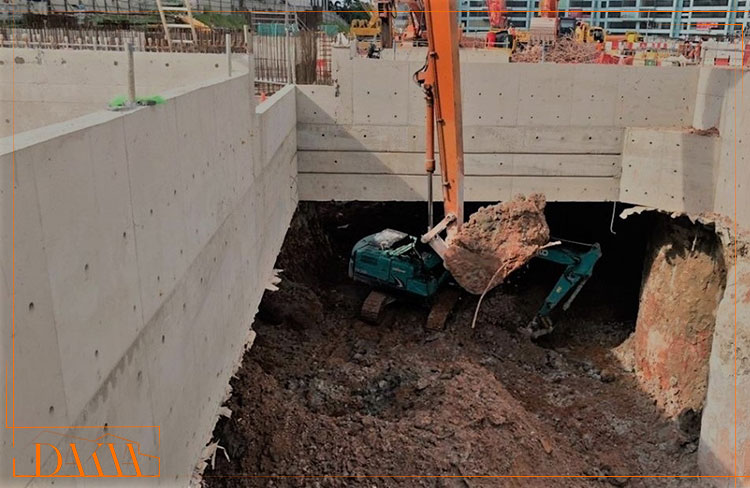

مرحله ۴: گودبرداری و اجرای طبقات بعدی
پس از اجرای سقف اول، گودبرداری تا تراز طبقه بعدی (معمولاً ۳ متر) انجام میشود. سپس، سقف بعدی ریخته میشود. در هر مرحله، دال جدید به دیوار حائل پیرامونی و ستونها متصل میشود تا پایداری جانبی را تضمین کند. این چرخه به صورت متوالی و مرحلهای تا رسیدن به تراز نهایی فونداسیون ادامه مییابد.
مرحله 5: اجرای فونداسیون نهایی و تکمیل زیرزمین
در انتها، فونداسیون یا دال پایه (یا شمع انتهایی) اجرا میشود ودیوارهای زیرزمین و سایر اجزای باربر داخلی تکمیل میگردند. همچنین طبقات مثبت همزمان پیش میروند. در اجرای همزمان طبقات مثبت و منفی، سرعت پروژه دو برابر میشود.
مرحله 6: ادامه ساخت بخش فوقانی (رو سازه)
یکی از ویژگیهای منحصر به فرد و جذاب روش تاپ دان، امکان اجرای همزمان طبقات مثبت و منفی است. پس از آنکه دو سقف از طبقات زیرزمین اجرا شد و پایداری لازم حاصل گردید، میتوان عملیات ساخت طبقات روی زمین را نیز شروع کرد. این ویژگی باعث میشود که دو گروه کاری به طور همزمان در پروژه فعالیت کنند: یک گروه در طبقات زیرزمین مشغول گودبرداری و اجرای سقفهای منفی است، در حالی که گروه دیگر در طبقات بالا مشغول اجرای سازه روی زمین میباشد. این همزمانی باعث کاهش قابل توجه زمان کلی پروژه شده و از مزایای اقتصادی مهمی برخوردار است.
سازماندهی مناسب کار، هماهنگی بین تیمهای مختلف و مدیریت صحیح تردد مصالح و تجهیزات، از عوامل کلیدی موفقیت در این مرحله محسوب میشوند. استفاده از جرثقیلهای مناسب و برنامهریزی دقیق برای حمل و نقل مصالح، از چالشهای اجرایی این مرحله است که نیاز به تخصص و تجربه دارد.
- از همان زمان که دال همکف اجرا شده، امکان ساخت بخش فوقانی به تدریج وجود دارد.
- به محض اینکه شرایط سازهای فراهم شود، طبقات بالاتر شروع به اجرا میشوند.
نکات اجرایی کلیدی و نکات ایمنی
- کنترل دقیق شاقولی ستونها و دیوارها باید در هر مرحله انجام شود تا خطاها جمع نشوند.
- کنترل ترکخوردگی باید رعایت شود چون تغییر بارگذاری موقت ممکن است باعث ترکها شود.
- سیستم زهکشی و آببندی باید قبل از اجرای دالها به خوبی اجرا شود تا نفوذ آب کنترل شود.
- نصب سازههای موقت گاهی لازم است (قالب، مهاربندی طولی) تا در مراحل بحرانی کنترل شود.
- نظارت کیفیت بتن، ضخامت و آرماتورگذاری باید بسیار دقیق باشد چون عملکرد موقت و دائمی با هم ترکیب میشوند.
- هماهنگی تیمهای ژئوتکنیک، سازه و اجرا مهمترین فاکتور موفقیت است.
انواع روش اجرای تاپ دان:
اجرای روش تاپ دان میتواند بسته به نوع سازه و شرایط پروژه متفاوت باشد. در زیر انواع متداول آن را بررسی میکنیم:
- تاپ دان با سازه فولادی (Steel Top-Down): در تاپ دان فلزی از ستونها و تیرهای فولادی که سرعت نصب بالاتری دارند و میتوانند بارهای موقت را به خوبی تحمل کنند، استفاده میگردد.
- تاپ دان با سازه بتنی (Concrete Top-Down): در تاپ دان بتنی از ستونها و دالهای بتنی، که دوام بیشتری دارند اما ممکن است سرعت
- اجرای پایینتری داشته باشند، استفاده میگردد. در تاپدان بتنی، مقاومت لرزهای بالاتر است.
تفاوت تاپ دان فلزی و تاپ دان بتنی
| ویژگی | تاپدان بتنی | تاپدان فلزی |
|---|---|---|
| جنس سازه | سقف و تیرها از بتن مسلح ساخته میشوند. | سقف و تیرها از پروفیلهای فولادی (H، IPE، Box و …) تشکیل میشوند. |
| سرعت اجرا | اجرای بتنریزی، عملآوری و قالببندی زمانبر است. | سرعت نصب بالا بهدلیل استفاده از قطعات پیشساخته فلزی. |
| وزن سازه | سنگینتر است. | سبکتر است. |
| ظرفیت باربری | باربری عالی برای بارهای سنگین و مناسب برای سازههای بلند. | باربری بالا ولی ممکن است برای سازههای خیلی سنگین نیاز به تقویت داشته باشد. |
| مقاومت در برابر آتش | مقاومت بالاتر در برابر حرارت. | نیاز به پوشش ضد حریق دارد. |
| مقاومت در برابر خوردگی | بتن در برابر خوردگی مقاومتر است. | در معرض زنگزدگی، نیاز به رنگ یا گالوانیزه شدن دارد. |
| دقت اجرایی | سختتر در تنظیم تراز و ابعاد بهدلیل قالببندی. | دقت بالاتر بهدلیل قطعات صنعتی و اتصالات پیچ و مهرهای یا جوشی. |
| هزینه اجرا | معمولاً ارزانتر از نوع فلزی است. | گرانتر، ولی سریعتر. |
| کاربرد رایج | ساختمانهای بلندمرتبه با زیرزمینهای زیاد (مالها، برجها). | پروژههای با محدودیت زمانی زیاد یا در فضاهای محدود شهری. |
نکات فنی، محاسبات و ملاحظات طراحی در روش تاپدان (Top-Down)
طراحی و اجرای روش تاپدان به دلیل ویژگیهای خاص و پیچیدگیهای فنی آن، نیازمند بررسی دقیق پارامترهای مهندسی و تحلیلهای تخصصی در تمام مراحل پروژه است. در این بخش، به مهمترین نکات فنی، محاسباتی و الزامات طراحی این روش پرداخته میشود:
1. مدلسازی اندرکنش خاک و سازه
یکی از ارکان اساسی طراحی در روش تاپدان، مدلسازی دقیق اندرکنش بین خاک و سازه است. این کار باید با استفاده از نرمافزارهای تحلیل عددی و المان محدود نظیر پلکسیس PLAXIS 3D انجام شود. این مدلسازی امکان ارزیابی رفتار خاک و واکنش آن در برابر بارهای وارده، نشست، تغییر شکل و پایداری دیوارهها را فراهم میکند.
تحلیل شامل موارد زیر است:
- بررسی نشست در مراحل مختلف اجرا
- تحلیل پایداری دیوارهای نگهبان
- ارزیابی توزیع تنشها در دالها و ستونها
- تحلیل بارهای موقت و دائم در هر مرحله ساخت
2. طراحی اتصالات دالها به دیوار و ستون
در روش تاپدان، اتصال دالهای بتن مسلح به دیوارهای دیافراگمی پیرامونی و ستونهای موقت یا دائم، اهمیت بالایی دارد. این اتصالات باید:
- از نظر برش، لنگر و انتقال نیرو بررسی و طراحی شوند.
- با استفاده از جزئیات دقیق مانند اتصالات کام و زبانه یا شیاردار اجرا شوند.
- ضخامت دال و مقدار آرماتورگذاری بهگونهای انتخاب شود که ظرفیت کافی برای تحمل بارهای وارده را داشته باشد.
3. بررسی خاک و لایهبندی زمین
در پروژههایی با خاکهای ناهمگن یا دارای لایههای سست، مطالعات ژئوتکنیکی دقیقتر ضرورت دارد. این مطالعات باید:
- تا عمقی بیشتر از عمق نهایی گودبرداری انجام شوند.
- شامل شناسایی لایههای ضعیف و ارزیابی رفتار تغییرپذیر خاک باشند.
- امکان تحلیل پایداری گود و نشست کلی و نسبی سازه را فراهم کنند.
4. کنترل نشست و تحکیم
در صورت وجود خاکهای قابل تحکیم، نشستهای بلندمدت میتواند برای دالها، ستونها و دیوارها مشکلساز شود. بنابراین:
- تحلیل نشست در هر مرحله از اجرا ضروری است.
- تحکیم پیشبارگذاری، زهکشی افقی یا عمودی، استفاده از مصالح زهکشدار باید در طراحی لحاظ شود.
- تغییرشکلهای مجاز دالها و اتصالات کنترل شوند تا از بروز خرابی جلوگیری گردد.
5. محاسبه دقیق بارهای موقت و اجرایی
تمای بارهای موقت و سازه ای و … باید در تحلیلها و طراحی در نظر گرفته شوند. ضریب اطمینان کافی برای این بارها، خصوصاً در مراحل ناپایدار اولیه، بسیار حیاتی است.
بارهای موقت شامل:
- وزن تجهیزات حفاری
- ماشینآلات و جرثقیلها
- مصالح انباشته
- نیروهای انسانی و سازههای موقت
6. الزامات طراحی لرزهای
در مناطق لرزهخیز، طراحی باید بر اساس اصول مهندسی زلزله و آییننامههای مربوطه انجام شود. اقدامات ضروری شامل:
- تحلیلهای دینامیکی و شبهاستاتیکی برای بررسی اثر زلزله
- ارزیابی عملکرد لرزهای دیوارهای نگهبان، دالها و ستونها
- طراحی اجزا برای جذب انرژی و حفظ پایداری در برابر نیروهای جانبی زلزله
مزایای روش تاپ دان (Top-Down Construction)
روش تاپدان به دلیل ویژگیهای منحصربه فرد در پروژههای پیچیده شهری مزایای رقابتی و اقتصادی چشمگیری را به ارمغان میآورد. این مزایا به طور مستقیم به کاهش ریسک و زمان پروژه میانجامد.
- افزایش چشمگیر سرعت ساخت: با حذف فاز جداگانه ساخت سازه نگهبان موقت و امکان اجرای همزمان طبقات مثبت و منفی، زمان کلی پروژه را ۲۰-۳۰% کاهش میدهد. به محض اتمام سقف همکف، میتوان ساخت طبقات بالایی را شروع کرد، در حالی که عملیات گودبرداری ادامه دارد. این امر بازگشت سرمایه زودهنگام را ممکن میسازد.
- خودمهار بودن و پایداری بالا: سازه اصلی (سقفها و ستونها) بلافاصله پس از اجرا به عنوان سازه نگهبان دائمی عمل میکنند. این سیستم خودمهار، ریسک ریزش گود را به حداقل میرساند و ضریب اطمینان پایداری را در برابر فشارهای جانبی خاک به طور مداوم بالا نگه میدارد. طبق OSHA، حوادث ۴۰% کمتر است.
- حذف سازه نگهبان موقت و صرفهجویی در هزینه: با استفاده از اجزای دائمی ساختمان (ستونها و سقفها) به جای سازههای نگهبان موقت پرهزینه مانند نیلینگ (Soil ailing)، انکراژ (Soil Anchorage) یا استرات (Struts) که پس از اتمام کار باید برچیده شوند، هزینه مهار گود ۲۰-۴۰% کمتر و هزینههای کلی پروژه به طرز قابل توجهی کاهش مییابد.
- عدم نیاز به اخذ رضایت همسایگان: در روشهای مهاربندی رایج (مانند نیلینگ و انکراژ) اغلب نیاز به ورود به زمین ملک همسایگان برای نصب مهارها وجود دارد که این امر نیازمند اخذ رضایت از همسایگان است. اجرای تاپ دان این مشکل را به طور کامل حل میکند، زیرا تمامی عملیات مهاربندی در داخل گود و محوطه پروژه انجام میشود و از درگیریهای حقوقی و تأخیرات ناشی از آن جلوگیری میکند.
- کاهش تغییر شکلها و نشستهای سازههای مجاور: چون خاکبرداری به صورت کنترلشده و مرحلهای انجام میشود و بلافاصله با اجرای سقف (به عنوان مهار افقی) بار جابجا شده جبران میگردد، تغییرشکلهای افقی و عمودی (نشست) خاک اطراف و ساختمانهای مجاور به حداقل میرسد.
این مزایا بر اساس مدلسازی عددی (با نرمافزار PLAXIS) اثبات شدهاند. برای مثال، فشار جانبی خاک در هر مرحله با اجرای سقف، ۵۰% تعدیل میشود، که پایداری را تضمین میکند. - کاهش آلودگی صوتی و محیطی: بخش عمدهای از عملیات خاکبرداری (به خصوص در طبقات زیرین) در زیر سقفهای اجراشده صورت میگیرد. این سقفها به عنوان عایق صوتی عمل کرده و مزاحمت برای محیط اطراف (ترافیک و ساکنین) را به کمترین سطح ممکن میرسانند.
- امکان کاربری بهینه فضای کارگاه: سقفهای اجراشده در مراحل اولیه میتوانند به عنوان انبار، فضای کار یا حتی پارکینگ موقت تجهیزات مورد استفاده قرار گیرند، که یک مزیت بزرگ در پروژههای با فضای محدود است.
چالشها و معایب روش تاپ دان (Top-Down Construction)
با وجود مزایای فراوان، روش تاپ دان یک تکنیک پیچیده است و در اجرای آن باید به چالشها و محدودیتهای خاصی توجه کرد.
- هزینه اولیه بالا: اجرای شمع و دیوار محیطی گران است (۲۰% بیشتر از سنتی). البته به علت دائمی بودن دیوارها و سقف ها هزینه کلی ونهایی پروژه به خصوص برای پروژههای عمیق (بیش از ۳ طبقه منفی) کاهش میابد.
- نیاز به نیروی کار و تجهیزات فوق تخصصی: اجرای تاپ دان یک فرآیند بسیار تخصصی است که نیازمند دانش عمیق ژئوتکنیک، سازه، و کنترل کیفی بالا در اجرای شمعها و ستونها است. عدم اجرای دقیق در هر مرحله میتواند کل پروژه را به خطر اندازد.
- پیچیدگی طراحی و تحلیل: مدلسازی اندرکنش پیچیده خاک و سازه در هر مرحله از خاکبرداری نیاز به نرمافزارها و تحلیلهای عددی پیشرفته (مانند Plaxis یا Midas) دارد. طراحی باید به گونهای باشد که ستونها توانایی تحمل بارهای موقت حین ساخت را داشته باشند، که اغلب منجر به افزایش ابعاد مقاطع ستونها میشود.
- مشکلات خاکبرداری زیر سقف: عملیات خاکبرداری در زیر سقفهای اجراشده فضای محدودی دارد و نیازمند استفاده از ماشینآلات کوچکتر و تجهیزات خاص است که میتواند سرعت خاکبرداری را در آن بخشها پایین بیاورد.
- چالشهای مربوط به اتصالات سازهای: اجرای سقفها و اتصالات ستون-سقف به صورت مرحلهای و از بالا به پایین، بخصوص در مورد سازههای بتنی، نیاز به جزئیات اجرایی بسیار دقیق و کنترل کیفی مستمر دارد.
شرایطی که اجرای تاپ دان به صرفه نیست:
انتخاب روش تاپ دان باید با تحلیل دقیق فنی و اقتصادی همراه باشد. در برخی شرایط، روشهای سنتی کارآمدتر خواهند بود:
- عمق گودبرداری کم: برای گودهایی با عمق کم (مثلاً یک یا دو طبقه زیرزمین) که پایداری آنها با روشهای سادهتر مانند مهار متقابل یا سازه نگهبان خرپایی به راحتی قابل تأمین است، تاپ دان مقرون به صرفه نخواهد بود.
- خاک با شرایط بسیار مناسب (سفت و محکم): در خاکهای بسیار سفت و مقاوم، که نیاز به مهاربندی زیاد ندارند، میتوان با روشهای پایین به بالا (Bottom-Up) به سرعت و سادگی بیشتری به نتیجه رسید.
کاربرد تاپ دان در پروژههای عمرانی
با توجه به مزایا و قابلیتهای اجرایی منحصر به فرد، روش تاپ دان به طور خاص در پروژههای زیر کاربرد پیدا میکند:
1. پروژههای زیرساختی شهری حساس:
- ساخت ایستگاههای مترو و تونلهای عمیق: اجرای سقفها به عنوان پوشش بالایی و ایمنی، امکان ساخت ایستگاهها را در زیر ترافیک شهری فعال فراهم میآورد. این امر حیاتیترین کاربرد اجرای تاپ دان در کلانشهرها است.
- احداث پارکینگهای طبقاتی زیرزمینی:
- در مناطق پرتراکم با محدودیت فضای سطحی، این روش امکان ساخت چندین طبقه پارکینگ را با حداقل اختلال در سطح زمین فراهم میکند.
- در مناطقی که ساختمانهای مجاور یا معابر نزدیک وجود دارد، امکان تحرک خاک بالا خطر دارد؛ تاپ دان کمک میکند کنترل بهتری بر پایداری خاک داشته باشیم.
2. ساختمانهای چند طبقه با زیرزمینهای زیاد:
- برجهای تجاری و مسکونی: ساختمانهایی که به دلیل تأمین پارکینگ یا تأسیسات، نیاز به بیش از 3 یا 4 طبقه زیرزمین دارند، با استفاده از تاپ دان میتوانند زمان ساخت خود را به صورت چشمگیری کاهش دهند.
- پروژههایی که سایر روش ها محدودیت اجرایی دارند:
- در خاکهای حساس یا شرایطی که نصب مهارهای موقت دشوار باشد، تاپ دان میتواند راهکار بهتری باشد.
- همچنین در مواردی که به علت رضایت همسایگان امکان اجرای روش های نیلینگ و انکراژ وجود ندارد.
- در مناطقی که ساختمانهای مجاور یا معابر نزدیک وجود دارد، امکان تحرک خاک بالا خطر دارد؛ تاپ دان کمک میکند کنترل بهتری بر پایداری خاک داشته باشیم.
3. سازهها در کنار ساختمانهای بسیار حساس:
- گودبرداری در کنار ابنیه تاریخی یا ساختمانهای فرسوده: به دلیل کنترل بسیار دقیق بر تغییر شکلهای جانبی و نشست، روش تاپ دان بهترین و ایمنترین گزینه برای پایدارسازی گود در مجاورت سازههای حساس است.
جمعبندی
طراحی اصولی در روش تاپدان نیازمند درک دقیق از رفتار سازه و خاک بهصورت همزمان، استفاده از تحلیلهای پیشرفته عددی و درنظرگرفتن تمام شرایط اجرایی، بارگذاری و محیطی است. بیتوجهی به هر یک از این ملاحظات میتواند منجر به خطرات جبرانناپذیر در مراحل ساخت یا بهرهبرداری شود. بهرهگیری از تیم طراحی مجرب، مطالعات ژئوتکنیکی کامل و استفاده از فناوریهای نوین، کلید موفقیت در اجرای ایمن و پایدار این روش است.
سوالات متداول:
تاپ دان چیست و چه مزیتی دارد؟
تاپ دان (Top‑Down) روشی است برای ساخت همزمان زیرزمین و طبقات بالایی در پروژههای ساختمانی با گودبرداری عمیق. مزایای آن شامل کاهش زمان اجرا، کنترل نشست و حرکت خاک، افزایش ایمنی و کاهش تأثیر بر پروژههای مجاور است.
آیا هر پروژهای را میتوان با روش تاپ دان اجرا کرد؟
خیر؛ اگر خاک بسیار ناهمگن باشد، یا شرایط آب زیرزمینی نامطلوب باشد، یا طراحی و تخصص لازم موجود نباشد، روش معمولتر یعنی Bottom-Up ممکن است مناسبتر باشد.
هزینه اجرای تاپ دان چقدر است؟
هزینه بستگی به عمق گود، شرایط خاک، تجهیزات، نیروی متخصص، و پیچیدگی پروژه دارد. در بسیاری پروژهها هزینه پیشنیاز مطالعات و نظارت بیشتر است، اما ممکن است کاهش زمان و هزینههای موقت، هزینه کلی را مقرون به صرفه کند. برای دریافت مشاوره رایگان و قیمت دقیق با کارشناسان داکیا تماس بگیرید.
آیا روش تاپ دان برای پروژههای کوچک هم مناسب است؟
معمولاً برای پروژههای بزرگتر با زیرزمین عمیق کاربرد دارد. برای پروژههای کوچک با زیرزمین کم عمق، روش سنتی ممکن است سادهتر و مقرون به صرفهتر باشد.
آیا اجرای تاپ دان پرهزینهتر از روشهای سنتی است؟
هزینه اولیه اجرای تاپ دان به دلیل پیچیدگیهای فنی و نیاز به ستونها/شمعهای قویتر و مقاطع فلزی با دقت بالا، ممکن است بالاتر از برخی روشهای سنتی باشد. اما، با در نظر گرفتن:
حذف کامل هزینه سازه نگهبان موقت.
صرفهجویی هنگفت در زمان کلی پروژه (به دلیل اجرای همزمان).
حذف هزینههای حقوقی ناشی از معارضین و همسایگان.
در نهایت و در دراز مدت، روش تاپ دان در پروژههای عمیق شهری، اغلب به صرفهترین گزینه است.
